Огляд

Багатоканальний кодер H.264 /H.265 HD серії DMB-8820E має високу продуктивність, ультра-низьку затримку та низькі бітрейти для систем DTV, а також використовує---сучасну технологію стиснення (H.264/AVC-H.265/HEVC) для досягнення ефективності стиснення попереднього Стандарт MPEG-2 більш ніж у два рази, а також чудова роздільна здатність. Також кодування звуку підтримує MPEG-1 Layer2.

Пристрій забезпечує вхідні інтерфейси 4/8/12/16/20/24 HDMI і вихід ASI, а також вихід 512*SPTS/8*MPTS TS IP(UDP/IP) після обробки стиснення-без втрат. Унікальна функція фільтрації порожніх пакетів дозволяє зберегти джерело спектру для систем IPTV.

DMB-8820E має зовнішній вхід 2*ASI, який можна мультиплексувати з локальними мультипрограмами, щоб усунути потреби в мультиплексорах, а також спростити мережеву архітектуру для високонадійних рішень

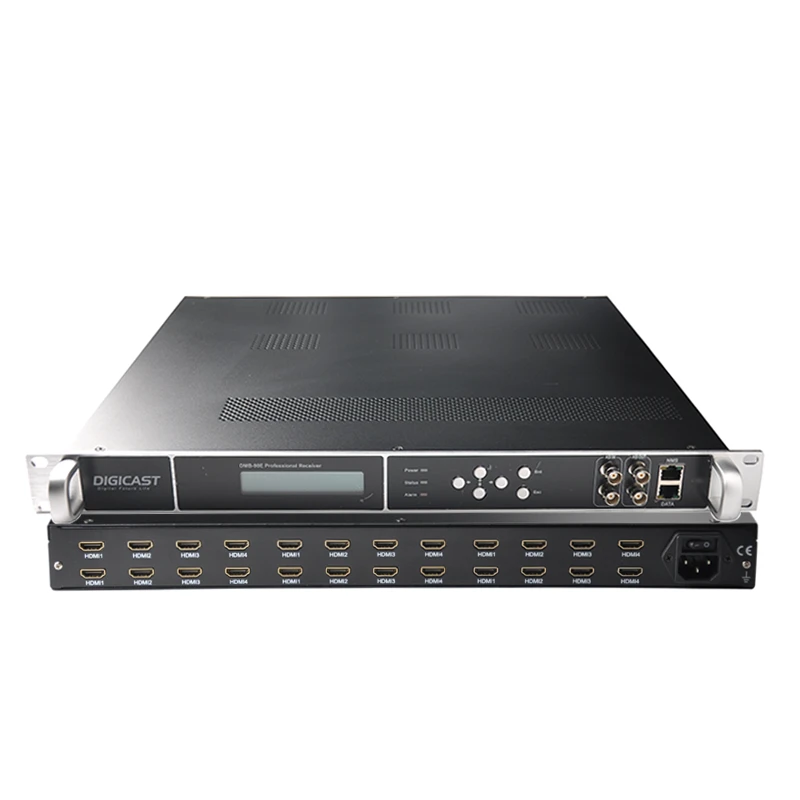

DMB-8820E Encoder 1

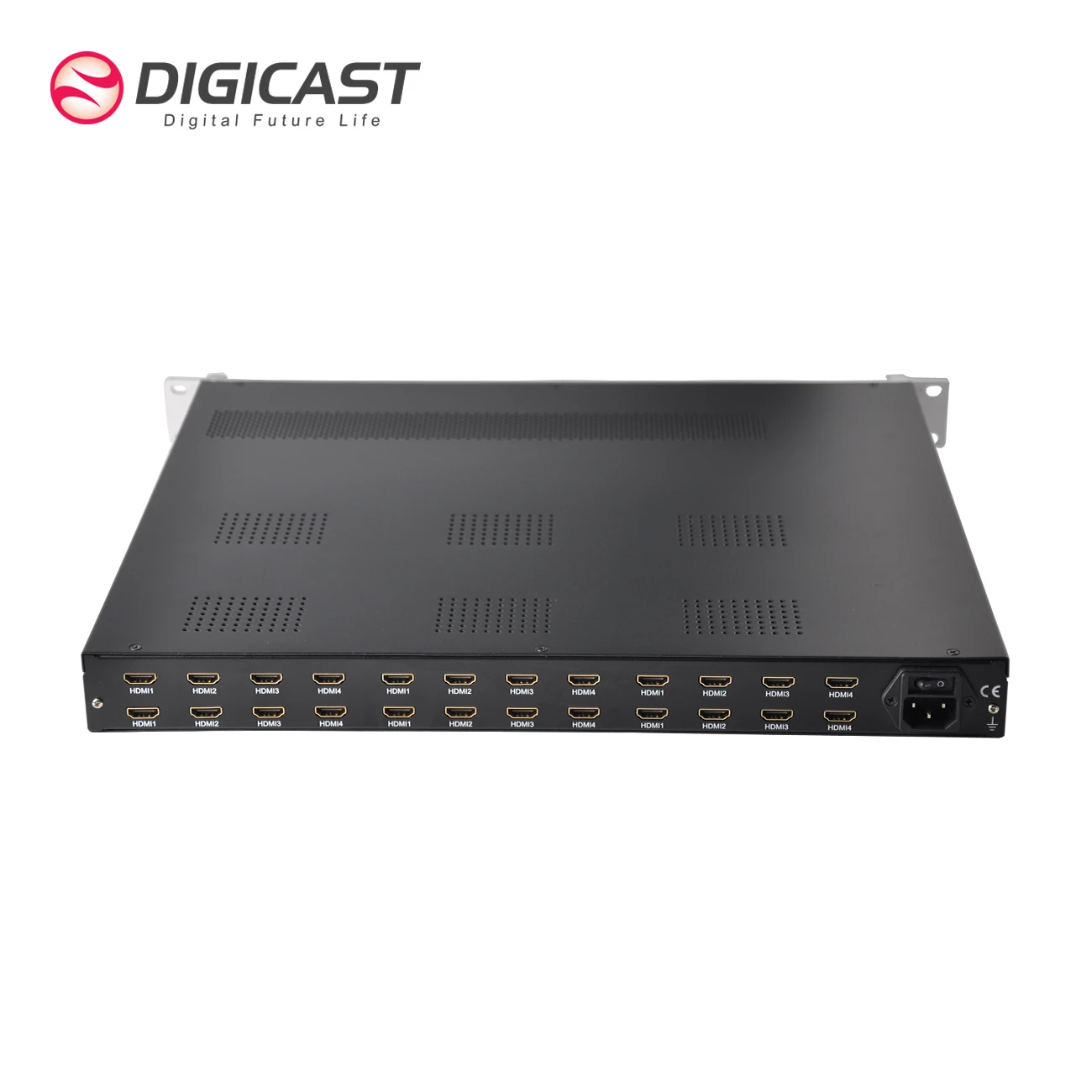

DMB-8820E Encoder 4

особливості:

 Розширене стиснення відео: H.264/AVC, (опція стиснення H.265 /HEVC)

 Інтерфейс входу: Версія 1: опція 4/8/12/16/20/24 каналів HDMI, 4 порти HDMI на модуль, до 6 модулів на задній панелі

Версія 2: змішаний вхід HDMI+тюнер, стандартний тюнер ASTC/

DVB-SS2/ DVB-TT2/ISDB-T Опція)

 Порт даних GigE на передній панелі підтримує вхід 128*IP MPST/SPTS, 8*MPTS і 512*SPTS UDP/RTP вихід IP

 Багатопрохідне-попереднє кодування CBR або VBR

 Вбудована-можливість ПЛР

 Підтримка мультиплексування із зовнішнім входом 2*ASI, 2*ASI та виходом IP (UDP/RTP)

 Оснащено фільтрацією порожніх пакетів IP-виходу

 Надання компіляції PSI/SI та вставки NIT, LCN

 Керується клавіатурою на передній-панелі, РК-дисплей

 Керується через інтерфейс Ethernet

Популярні Мітки: 12-канальний високошвидкісний кодер hdmi h.264, Китай Виробники, постачальники, фабрика 12-канального високошвидкісного кодера hdmi h.264

Технічні характеристики

Вхід IP потоку

Підтримка 128*IP Streaming входу SPTS/MPTS UDP/RTP кожен порт, всього 3*Gigabit порт (DATA1/DATA2/DATA3)

Порт Ethernet Транспортний протокол TS через UDP / RTP одноадресний і багатоадресний, IGMP V2/V3

Максимальна швидкість передачі 800 Мбіт/с для кожного входу

Потокове введення ASI

Підтримка: 6*ASI вхід

Роз'єм: BNC гніздо, 75 Ом

Рівень сигналу: 200-800mVp-p

Довжина пакета: 188 байт

Максимальна біт-швидкість: на порт Менше або дорівнює 100 Мбіт/с

Модуляція радіочастотного виходу

Модуляція ISDB-T

ISDB-T РЧ-вихід: 16*ISDB-T не-сусідньої частоти РЧ-вихід,

Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок

ISDB-T Standard ARIB STD-B31

Сузір'я: DQPSK, QPSK, 16QAM, 64QAM

Захисний інтервал: 1/32, 1/16, 1/8, 1/4

Режим передачі: 2K, 4K, 8K

Кодова швидкість: 1/2, 3/4, 5/6, 7/8

Пропускна здатність: 6 МГц

TS бітрейт <21 Мбіт/с

MER Більше або дорівнює 40 дБ

регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ

Модуляція DVB-T

Канал: 16*DVB-T не-радіочастотний вихід

Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок

Стандарт модуляції: EN300744

Пропускна здатність: 6M, 7M, 8M

Режим FFT: 2K, 8K

Сузір'я: QPSK, 16QAM, 64QAM

Захисний інтервал 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Бітрейт TS＜ 31 Мбіт/с

MER Більше або дорівнює 40 дБ

регулювання загального вихідного рівня: -35~-5 дБм з кроком 0,1 дБ

Модуляція ATSC-T

Канал: 16*ATSC-T не-радіочастотний вихід

Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок

Сузір'я: 8VSB

Бітрейт TS <19 Мбіт/с

MER Більше або дорівнює 40 дБ

регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ

Вихід потоку IP

Підтримка: вихід 8*IP(MPTS/SPTS) UDP/RTP від DATA 1Port

Мультиплексування

Підтримує до 180 PID на канал із переналаштуванням PID (вручну або автоматично)

Точне налаштування ПЛР

Підтримує PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert

Контроль і моніторинг

Інтерфейс конфігурації: веб-

Віддалено: оновлення через мережу

Роз'єм: інтерфейс Ethernet RJ45, 100M/1000M

Фізичні та силові

Напруга 110~220В

Споживання: 18~20W

Робоча температура: 0~50 градусів

Розміри: 483 мм (Ш) * 360 мм (Г) * 44,5 мм (В)

Вага: 7 кг/шт

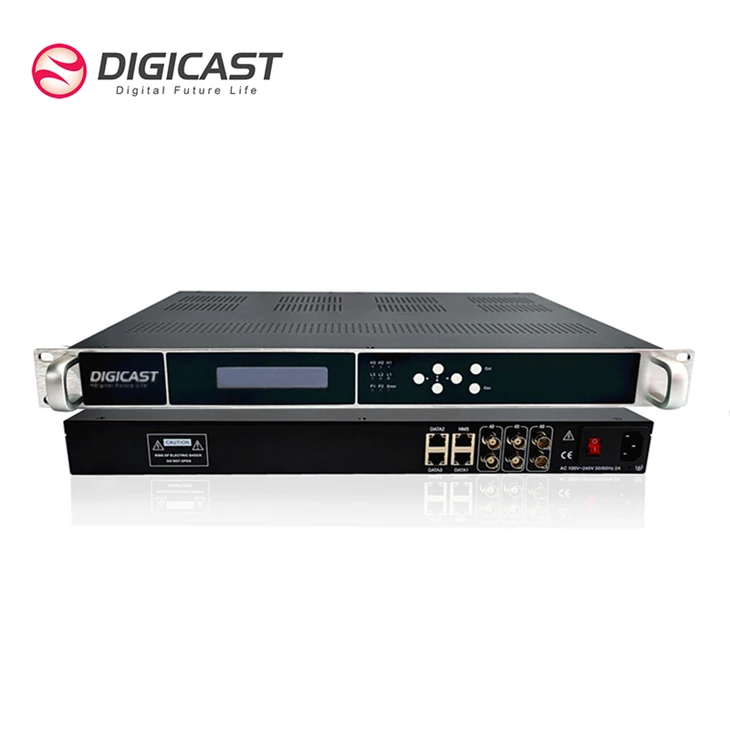

12-канальний високошвидкісний кодер HDMI H.264
