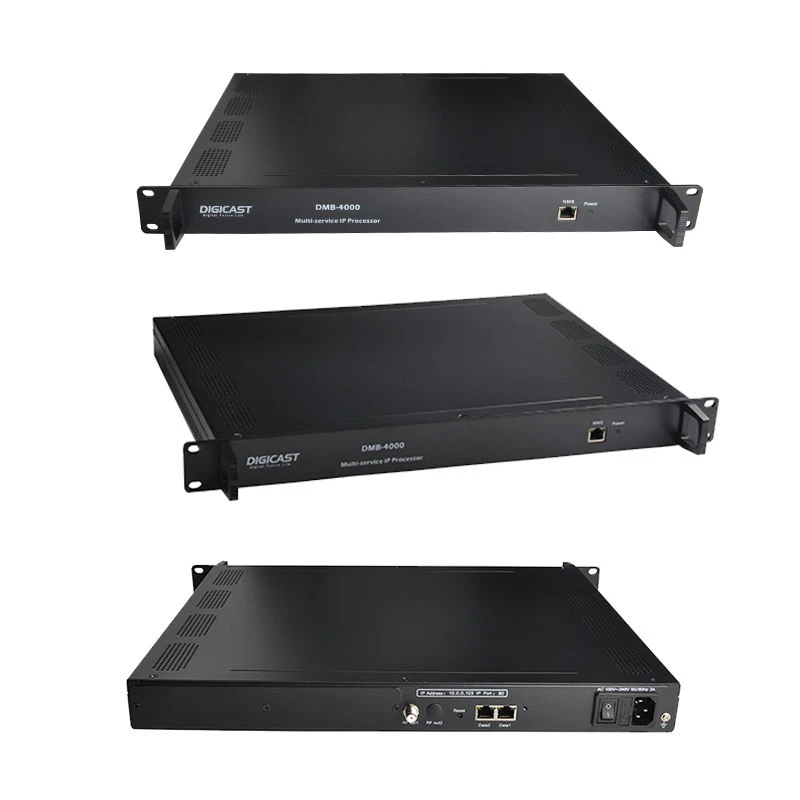

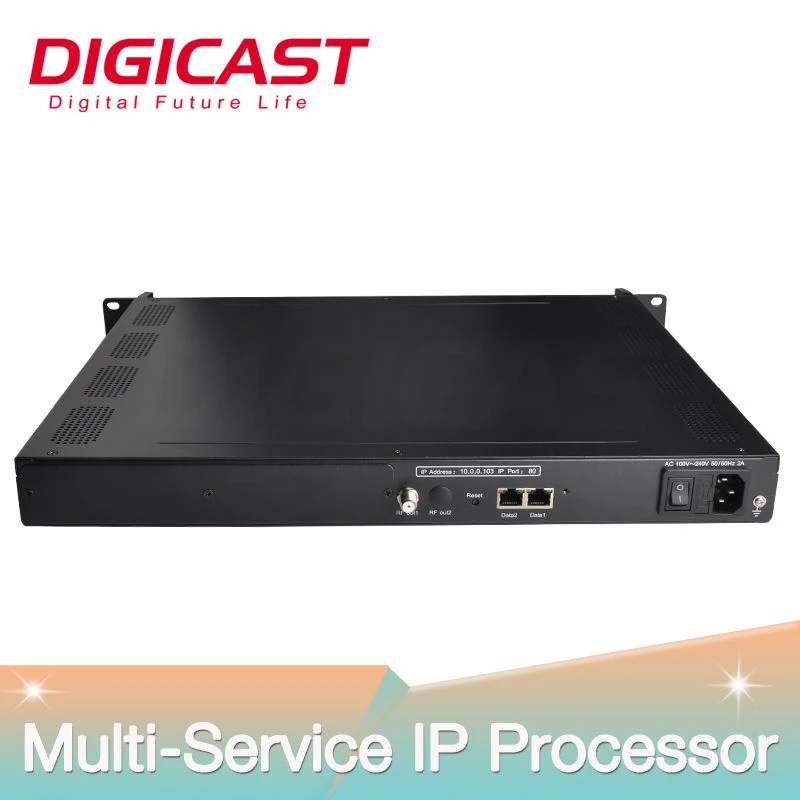

Огляд
особливості:
Макс.. 3 модулів, які можна замінити в корпусі 1U, компактний розмір, легке встановлення.
Підтримка загальної системи шифрування DVB (ETR289), стандартів одночасного шифрування ETSI 101 197 і ETSI 103 197
Підтримка тремтіння мережі, яку необхідно усунути.
Два джерела живлення (один резервний)
Підтримка максимум 108 Мбіт/с на IP-адресу, максимум 840 Мбіт/с на IP-порт.
Підтримка редагування та вставки PSI/SI.
Різний РЧ-вихід (підтримка макс.. 32*QAM для модуля модуляції DVB-C, макс. 4*COFDM для модуля модуляції DVB-T, макс.. 8VSB*8 для модуля модуляції ATSC-T)
Чудовий вихідний індекс РЧ, MER більше або дорівнює 40 дБ
Підтримка регулювання точності ПЛР.
Підтримка управління NMS.
Популярні Мітки: 16-канальний модулятор ip qam, Китай виробники, постачальники, фабрика 16-канального модулятора ip qam
Технічні характеристики
Вхід IP потоку
Підтримка 128*IP Streaming input SPTS/MPTS UDP/RTP кожен порт, всього 3*Gigabit порт (DATA1/DATA2/DATA3)
Порт Ethernet Транспортний протокол TS через UDP / RTP одноадресний і багатоадресний, IGMP V2/V3
Максимальна швидкість передачі 800 Мбіт/с для кожного входу
Потокове введення ASI
Підтримка: 6*ASI вхід
Роз'єм: BNC гніздо, 75 Ом
Рівень сигналу: 200-800mVp-p
Довжина пакета: 188 байт
Максимальна біт-швидкість: на порт Менше або дорівнює 100 Мбіт/с
Модуляція радіочастотного виходу
Модуляція ISDB-T
ISDB-T РЧ-вихід: 16*ISDB-T не-сусідньої частоти РЧ-вихід,
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
ISDB-T Standard ARIB STD-B31
Сузір'я: DQPSK, QPSK, 16QAM, 64QAM
Захисний інтервал: 1/32, 1/16, 1/8, 1/4
Режим передачі: 2K, 4K, 8K
Кодова швидкість: 1/2, 3/4, 5/6, 7/8
Пропускна здатність: 6 МГц
Бітрейт TS <21 Мбіт/с
MER Більше або дорівнює 40 дБ
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
Модуляція DVB-T
Канал: 16*DVB-T не-радіочастотний вихід
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
Стандарт модуляції: EN300744
Пропускна здатність: 6M, 7M, 8M
Режим FFT: 2K, 8K
Сузір'я: QPSK, 16QAM, 64QAM
Захисний інтервал 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Бітрейт TS＜ 31 Мбіт/с
MER Більше або дорівнює 40 дБ
регулювання загального вихідного рівня: -35~-5 дБм з кроком 0,1 дБ
Модуляція ATSC-T
Канал: 16*ATSC-T не-радіочастотний вихід
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
Сузір'я: 8VSB
Бітрейт TS <19 Мбіт/с
MER Більше або дорівнює 40 дБ
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
Вихід потоку IP
Підтримка: 8*IP(MPTS/SPTS) UDP/RTP вихід з DATA 1Port
Мультиплексування
Підтримує до 180 PID на канал із переналаштуванням PID (вручну або автоматично)
Точне налаштування ПЛР
Підтримує PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert
Контроль і моніторинг
Інтерфейс конфігурації: веб-
Віддалено: оновлення через мережу
Роз'єм: інтерфейс Ethernet RJ45, 100M/1000M
Фізичні та силові
Напруга 110~220В
Споживання: 18~20W
Робоча температура: 0~50 градусів
Розміри: 483 мм (Ш) * 360 мм (Г) * 44,5 мм (В)
Вага: 7 кг/шт
