Огляд

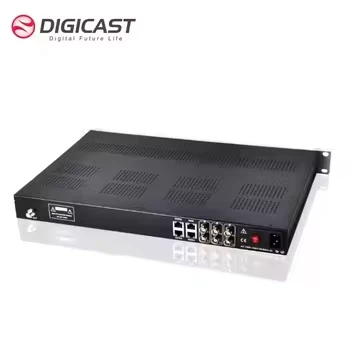

Модулятор IP-в-РЧ серії DMB-5100E це багатофункціональна головна платформа, призначена для спрощеного розподілу сигналу. Його основні функції включають:
Вхід високої ємності: 3 порти Gigabit Ethernet, кожен з яких підтримує 128 потоків SPTS/MPTS, плюс 6 входів ASI.
Конфігурований радіочастотний вихід: створює до 16 незалежних несуміжних РЧ-несучих, сумісних зі стандартами ISDB‑T, DVB‑T або ATSC.
Інтегрована функція з'єднання: служить уніфікованим рішенням для перетворення каналів IP/IPTV (з CDN або мережевих магістралей) у сигнали, сумісні зі застарілими коаксіальними або радіочастотними системами мовлення.
особливості:
Потужна продуктивність модуляції---IВключає 3xGigabit Ethernet DATA Ports для введення IP, кожен порт даних підтримує 128*IP(SPTS/MPTS) UDP, RTP & Unicast / Multicast
Кілька-радіочастотних операторів для сотень програм---Отримайте до сотень ip-потоків, повторно{0}}мультиплікуйте їх за бажанням і виводьте до 16 DVB-T/ATSC/ISDB-T багато-канальних радіочастот із можливістю розповсюдження сотень програм SD HD через коаксіальну/земну передачу
Висока ефективність для використання частотної точки--16 не-суміжних частотних виходів для повного використання частотних точкових джерел (коли DVB-C вихід, 32 несучі QAM вихід), не-сусідні радіочастотні виходи, діапазон частот: 96~864МГц,
діапазон пропускної здатності 768 МГц, частотні точки можна використовувати гнучко в межах діапазону пропускної здатності
застосування
|
Різні системи цифрового мовлення |
ТРЦ Інфо та Корпоративне ТБ |
|
Домашні розваги |
Промисловий моніторинг і відеоспостереження HD |
|
Кампусне телебачення та прямі трансляції спортивних трансляцій |
Квартира, Приватний Будинок |
|
Суспільне мовлення |
Ресторан, яхта, клуб і курорт |
|
Готельне та лікарняне телебачення |
Мобільний пристрій для шосе та залізниці |
|
Музей, театр і кіно, гімназія |
Аеропорт, Залізничний вокзал |
|
Розповсюдження HDTV |
Реклама в Square і так далі |
Популярні Мітки: hdtv RF модулятор, Китай hdtv RF модулятор виробники, постачальники, фабрика
Технічні характеристики
Вхід IP потоку
Підтримка 128*IP Streaming input SPTS/MPTS UDP/RTP кожен порт, всього 3*Gigabit порт (DATA1/DATA2/DATA3)
Порт Ethernet Транспортний протокол TS через UDP / RTP одноадресний і багатоадресний, IGMP V2/V3
Максимальна швидкість передачі 800 Мбіт/с для кожного входу
Потокове введення ASI
Підтримка: 6*ASI вхід
Роз'єм: BNC гніздо, 75 Ом
Рівень сигналу: 200-800mVp-p
Довжина пакета: 188 байт
Максимальна біт-швидкість: на порт Менше або дорівнює 100 Мбіт/с
Модуляція радіочастотного виходу
Модуляція ISDB-T
ISDB-T РЧ-вихід: 16*ISDB-T не-сусідньої частоти РЧ-вихід,
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
ISDB-T Standard ARIB STD-B31
Сузір'я: DQPSK, QPSK, 16QAM, 64QAM
Захисний інтервал: 1/32, 1/16, 1/8, 1/4
Режим передачі: 2K, 4K, 8K
Кодова швидкість: 1/2, 3/4, 5/6, 7/8
Пропускна здатність: 6 МГц
Бітрейт TS <21 Мбіт/с
MER Більше або дорівнює 40 дБ
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
Модуляція DVB-T
Канал: 16*DVB-T не-радіочастотний вихід
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
Стандарт модуляції: EN300744
Пропускна здатність: 6M, 7M, 8M
Режим FFT: 2K, 8K
Сузір'я: QPSK, 16QAM, 64QAM
Захисний інтервал 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Бітрейт TS＜ 31 Мбіт/с
MER Більше або дорівнює 40 дБ
регулювання загального вихідного рівня: -35~-5 дБм з кроком 0,1 дБ
Модуляція ATSC-T
Канал: 16*ATSC-T не-радіочастотний вихід
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
Сузір'я: 8VSB
Бітрейт TS <19 Мбіт/с
MER Більше або дорівнює 40 дБ
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
Вихід потоку IP
Підтримка: вихід 8*IP(MPTS/SPTS) UDP/RTP від DATA 1Port
Мультиплексування
Підтримує до 180 PID на канал із переналаштуванням PID (вручну або автоматично)
Точне налаштування ПЛР
Підтримує PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert
Контроль і моніторинг
Інтерфейс конфігурації: веб-
Віддалено: оновлення через мережу
Роз'єм: інтерфейс Ethernet RJ45, 100M/1000M
Фізичні та силові
Напруга 110~220В
Споживання: 18~20W
Робоча температура: 0~50 градусів
Розміри: 483 мм (Ш) * 360 мм (Г) * 44,5 мм (В)
Вага: 7 кг/шт
