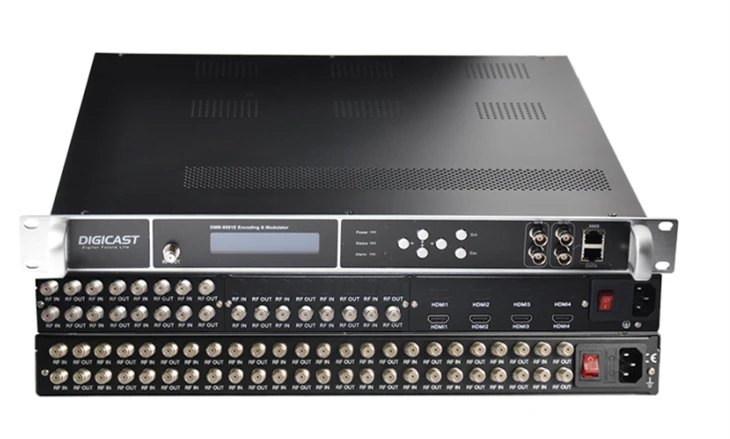

Огляд
особливості:

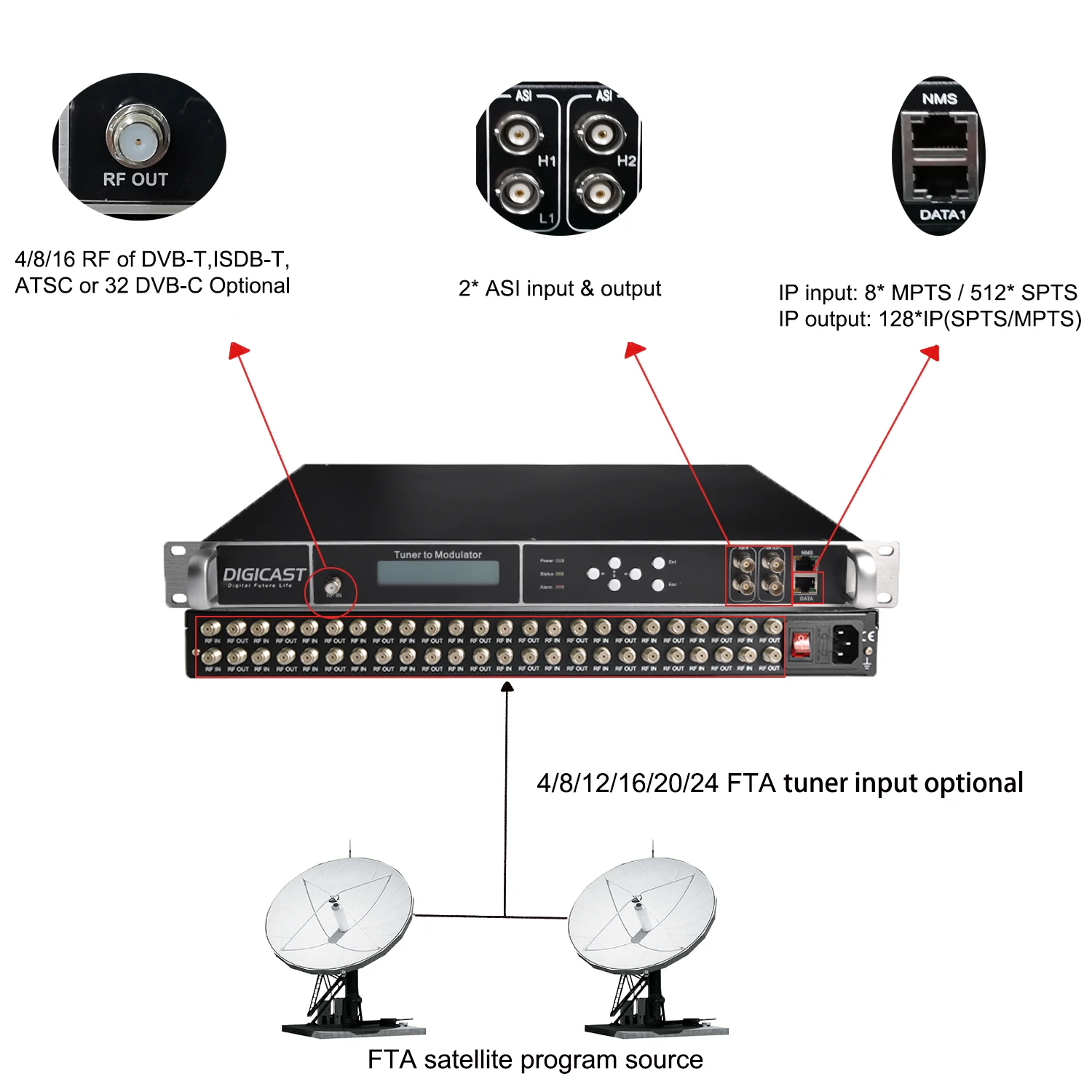

Пристрій підтримує різноманітні режими введення, які можна гнучко налаштовувати залежно від реальних джерел сигналу:
Максимум 24 входи тюнера FTA
Змішаний вхід двох стандартів тюнера плюс HDMI, наприклад 8 DVB‑S/S2, 8 DVB‑T/T2 і 8 входів HDMI
Один стандартний тюнер у поєднанні з входами HDMI, наприклад 12 входів DVB‑S/S2 і 8 входів HDMI
Ним можна керувати як через передню РК-панель, так і через веб-керування. Вбудований-кольоровий РК-екран дозволяє безпосередньо конфігурувати систему, контролювати стан каналу, перевіряти мікропрограму та підтверджувати IP-адресу без підключення до комп’ютера.
Розроблений для сценаріїв професійного телевізійного мовлення, він підтримує корекцію ПЛР, налаштування інтервалу ПЛР та конфігурацію LCN (номер логічного каналу).
Він забезпечує багато{0}}радіочастотний вихід із можливістю вибору 4/8/16 несучих для DVB‑T, ISDB‑T, ATSC або DVB‑C або 32 виходи QAM DVB‑C, залежно від кількості необхідних програмних каналів.

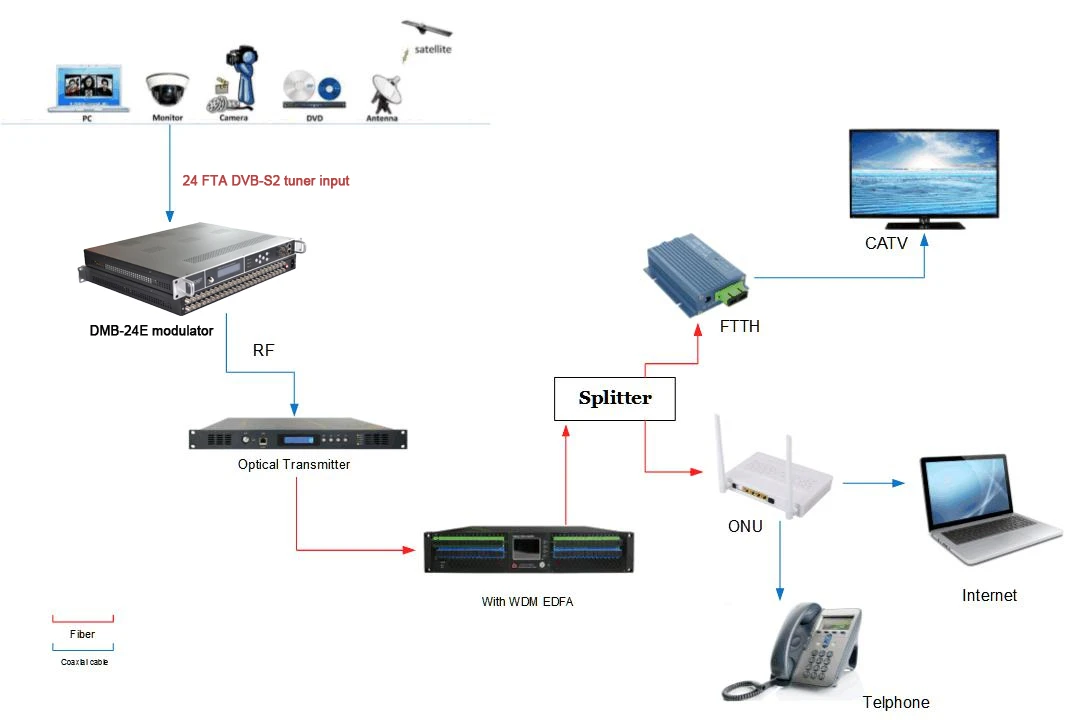

застосування
Додаток для реклами, моніторингу, навчання та навчання
Підприємство, готель, кампус, лікарня, ресторан, громадське місце тощо.
Популярні Мітки: радіочастотний трансмодулятор dvb-c, Китай радіочастотний трансмодулятор dvb-c, виробники, постачальники, фабрика
Технічні характеристики
Вхід тюнерів FTA
Тюнер DVB-S/S2/S2X
Вхідна частота: 950-2150 МГц
Швидкість передачі символів: 1~54 MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60 MSps (DVB-S2/S2X 8PSK)
1~58 MSps (DVB-S2/S2X 16APSK)
1~55 MSps (DVB-S2/S2X 32APSK)
1~34 MSps (DVB-S2/S2X 64APSK)
Потужність сигналу: -65 ~ -25 дБм
Половина наповнювача базової смуги SyQuest (фактор спаду):
0,35 для DVB-S
0,15 до 0,35 для DVB-S2
0,05–0,35 для DVB-S2X
Демодуляція FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Режим демодуляції: QPSK, 8PSK, 16APSK, 32APSK (тільки DVB-S2)
Вибір полярності LNB: Vol 0, 13V, 18V на вибір
Тон вибору діапазону LNB: 0/22 кГц за вибором
Вхідний опір: 75 Ом
FEC (Швидкість кодування): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: сумісний із DiSEqC 2.0
Опція радіочастотного виходу модуляції
Модуляція (4/8*RF DVB-T/ASTC/ISDB-T або 16/32 DVB-C на вибір)
Роз’єм: 1 порт, тип F-, 75 Ом
Вихідні зворотні втрати: 14 дБ
MER Більше або дорівнює 40 дБ
Рівень РЧ-виходу: -20 ~ 0 дБм, крок 0,1 дБ
Номери радіоканалу: 4/8
Режим модуляції: DVB-C, DVB-T, ATSC, ISDB-T, варіант DTMB
Модуляція DVB-T
Канал: DVB-T суміжні частоти
Стандарт модуляції: EN300744
Діапазон частот: 50-960 МГц, 1 КГц один крок
Стандарт модуляції: EN300744
Пропускна здатність: 6M, 7M, 8M
Режим FFT: 2K, 8K
Сузір'я: QPSK, 16QAM, 64QAM
Захисний інтервал 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS бітрейт <31 Мбіт/с
Модуляція ATSC-T
Канал: 8VSB суміжних частот
Сузір'я: 8VSB
Діапазон частот: 50-960Mhz, 1Khz один крок
Сузір'я: 8VSB
Бітрейт TS <19 Мбіт/с
MER Більше або дорівнює 40 дБ
Модуляція DVB-C (опція виходу 16 або 32 DVB-C)
16* DVB-C вихідна МОДУЛЯЦІЯ
Канал: 16*DVB-C суміжна частота РЧ вихід
Діапазон частот: 50~960 МГц, 1 КГц один крок
Діапазон смуги пропускання 192 МГц між початковою та кінцевою частотами, встановіть 16 частот у діапазоні смуги пропускання 192 МГц
MER Більше або дорівнює 40 дБ
символьна швидкість: 5~7 Мбод
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
DVB-C Стандарт J83.A (DVB-C, J83.B, J83.C)
Сузір'я (QAM): 16,32,64,128, 256
|
Перевізник |
Додаток А |
Додаток Б |
Додаток С |
|
|
Сузір'я (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Пропускна здатність (МГц) |
8 |
6 |
6 |
6 |
|
Символьна швидкість (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C вихідна МОДУЛЯЦІЯ
Канал: 32*DVB-C без-сусідньої частоти РЧ-вихід
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
діапазон пропускної здатності 768 МГц, частотні точки можна використовувати гнучко в межах діапазону пропускної здатності
MER Більше або дорівнює 40 дБ
символьна швидкість: 5~7 Мбод
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
DVB-C Стандарт J83.A (DVB-C, J83.B, J83.C)
|
Перевізник |
Додаток А |
Додаток Б |
Додаток С |
|
|
Сузір'я (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Пропускна здатність (МГц) |
8 |
6 |
6 |
6 |
|
Символьна швидкість (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Модуляція ISDB-T
Канал: частота ISDB-T
Діапазон частот: 50-960Mhz, 1Khz один крок
Стандарт ISDB-T ARIB STD-B31
Сузір'я: DQPSK, QPSK, 16QAM, 64QAM
Захисний інтервал: 1/32, 1/16, 1/8, 1/4
Режим передачі: 2K, 4K, 8K
Кодова швидкість: 1/2, 3/4, 5/6, 7/8
Смуга пропускання: 6 МГц
Бітрейт TS <21 Мбіт/с
MER Більше або дорівнює 40 дБ
Стандарт DTMB GB20600-2006
Сузір'я: 4QAM, 16QAM, 32QAM, 64QAM
Швидкість коду: 0,4, 0,6, 0,8
Захисний інтервал: 420, 595, 945 ІОНІВ
Мультиплексування
Максимальне перепризначення PID 180 входів на канал
Автоматичне або ручне переналаштування PID
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Вставка
Точне налаштування ПЛР
Максимальна кількість: 4 або 8 мультиплексорів для RF і 1 мультиплексор для 1*MPTS
ASI I/O
DVB-ASI: 2 * ASI вхід і 2 * ASI вихід, один для резервного копіювання, 75 Ом, BNC, 188 байт
MPEG-2: TS через DVB-ASI (EN 50083-9)
Вибір ASI: дзеркало одного MPTS
Виведення потоку IP введення/виведення
IP I/O
Порт RJ45: порт 100/1000M GbE, 1*порт DATA для введення та виведення
IP вихід: 1*MPTS & 127*SPTS UDP/RTP IP вихід (4*RF вихід)
8*MPTS&512*SPTS, коли 8*RF вихід
Вхід IP: 128*MPTS/SPTS UDP/IP
TS через UDP, одноадресну та багатоадресну потокову передачу TS через IP
система
Інтерфейс конфігурації: веб-
Віддалене оновлення: через мережу
Роз'єм: RJ45, інтерфейс Ethernet 10/100M
