Огляд

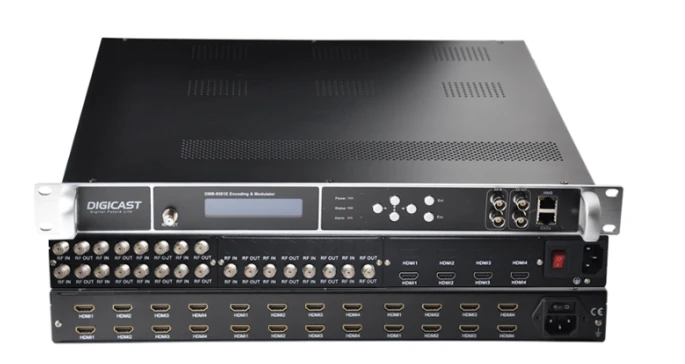

Кодер/модулятор DMB-9581E — це-інтегрований пристрій для кодування (MPEG-4/AVC H.264), мультиплексування та модуляції в одному стандартному корпусі 1U.
Він може перетворювати сигнали HDMI 8/12/16/20/24, IP і 2 входи ASI у DVB-C/DVB-T/ISDB-T/ATSC
Радіочастотний вихід у діапазоні частот 50~960 МГц. Він також оснащений 2 портами ASI та портом IP для виведення TS.
особливості:
Повністю інтегроване-все-інтерфейсне рішення цифрового телебачення
Цей пристрій об’єднує кодування високої чіткості в реальному{0}}часі, професійне цифрове мультиплексування та багато-стандартну радіочастотну модуляцію в єдину компактну платформу, усуваючи потребу в окремому автономному обладнанні та спрощуючи-{3}}наскрізну архітектуру розподілу телевізійного сигналу. Він підтримує плавний доступ і змішану обробку різноманітних джерел сигналу, включаючи входи основної смуги HDMI, 128-канальних потоків MPTS/SPTS через UDP/IP і 2 незалежні входи ASI. Будь-яке джерело доступу (HDMI, IP або ASI) може бути гнучко скеровано на будь-який вихідний порт, забезпечуючи неперевершену універсальність для інтерфейсних додатків мовлення, гостинності та кабельного телебачення.
Повна сумісність джерел сигналу та підтримка гібридного входу
Крім основних входів HDMI, IP і ASI, пристрій має широкі можливості адаптації до сигналів основного цифрового телевізійного тюнера з повною сумісністю для стандартів DVB-S/S2, DVB-C, DVB-T/T2, ISDB-T і ATSC для прийому супутникового, кабельного та наземного телебачення. Він забезпечує одночасний гібридний вхід сигналів HDMI HD і частотних сигналів тюнера з настроюваними схемами конфігурації, такими як 16-канальний вхід каналу HDMI + 8-тюнера (частотна точка), ідеально адаптуючись до різноманітних вимог доступу до сигналу в різних сценаріях розгортання.
Багаті, настроювані повні-можливості виводу матриці
Пристрій пропонує повні параметри виводу відповідно до глобальних стандартів передачі даних і конкретних потреб проекту-:
Вихід IP: підтримує 127-канальний SPTS через UDP/RTP, а також від 1 до 8 незалежних виходів MPTS для гнучкого розподілу IP-потоку
Вихід ASI: Оснащений 2 повністю незалежними вихідними інтерфейсами ASI для передачі сигналу в базовій смузі без втрат
Радіочастотний вихід: пропонує широкий спектр настроюваних конфігурацій із 4/8/16-канальними радіочастотними виходами, сумісними зі стандартами наземного телебачення DVB-T, ATSC-T, ISDB-T/Tb і DTMB, або 16/32-канальними виходами QAM, оптимізованими для стандарту кабельного телебачення DVB-C
*Особлива примітка для режиму ISDB-T: якщо налаштовано для радіочастотного виходу ISDB-T, доступний лише 1-канальний вхід ASI; Вихід ISDB-T підтримує лише режим передачі 2K і не підтримує обробку сигналу 4K або 8K UHD.
застосування
Різні системи мовлення DTV/CATV
Розповсюджуйте джерело IP, джерело програм HDMI на всі телевізори через наявний коаксіальний кабель
Оновіть усі свої аналогові{0}}роз’єми до цифрового телевізійного рішення
Підприємство, готель, кампус, лікарня, ресторан, громадське місце тощо
Працює з цифровим телепередавачем у бездротовому телевізійному мовленні
Низька вартість дистрибуції цифрового телебачення
Популярні Мітки: найкращий модулятор цифровий РЧ, Китай найкращий модулятор цифровий РЧ виробники, постачальники, фабрика
Технічні характеристики
Технічні характеристики відео
Стиснення відео: MPEG-4 AVC/H.264
Відеовходи: Версія 1: 4/8/12/16/20/24*HDMI для опції
Версія 2: змішаний вхід HDMI+тюнер
Вхідна роздільна здатність:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
Вихідна роздільна здатність(Макс. 1080P при 60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Швидкість-біт: 1 ~ 13 Мбіт/с, CBR/VBR
Структура GOP: IPPPP (P-рама для регулювання, без B-рами)
Технічні характеристики аудіо
Кодування: MPEG-1 Layer 2
Частота дискретизації: 48 кГц
Роздільна здатність: 24 біта
Швидкість-біт: 64 Кбіт/с, 128 Кбіт/с, 192 Кбіт/с, 224 Кбіт/с, 256 Кбіт/с, 320 Кбіт/с, 384 Кбіт/с
Посилення звуку: 0-255
Входи та виходи
Введення/виведення ASI
Канал: 2*ASI (незалежний) вхід і 2*ASI вихід
Інтерфейс: BNC, 75 Ом
Рівень сигналу 200-800mVp-p
Довжина пакета: 188 байт
Максимальна біт-швидкість: на порт Менше або дорівнює 100 Мбіт/с
Пакетний режим: байтовий режим
IP-вхід і вихід
Порт RJ45, порт 100/1000M GigE
Одночасний вихід із 127*SPTS + 1*MPTS (4*RF вихід)/ 8*MPTS (8*RF / 16*RF DVB-C вихід)
TS через RTP, UDP одноадресної та багатоадресної потокової передачі
Настроюваний розмір пакета (2-7)x188 байт
Фільтрувати нульовий пакет
Загальний бітрейт: 1-200 Мбіт/с (має бути більше, ніж бітрейт кодування)
Модуляція (вихід 4/8/16*RF DVB-T/ATSC/ISDB-T або 16/32 DVB-C на вибір)
Роз’єм: 1 порт, тип F-, 75 Ом
Вихідні зворотні втрати: 14 дБ
MER Більше або дорівнює 40 дБ
Рівень РЧ-виходу: -20 ~ 0 дБм, крок 0,1 дБ
Номери радіоканалу: 4/8/16
Режим модуляції: DVB-C, DVB-T, ATSC, ISDB-T, варіант DTMB
Модуляція DVB-T
Канал: DVB-T суміжні частоти
Стандарт модуляції: EN300744
Діапазон частот: 50-960 МГц, 1 КГц один крок
Стандарт модуляції: EN300744
Пропускна здатність: 6M, 7M, 8M
Режим FFT: 2K, 8K
Сузір'я: QPSK, 16QAM, 64QAM
Захисний інтервал 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Бітрейт TS < 31 Мбіт/с
Модуляція ATSC-T
Канал: 8VSB суміжних частот
Сузір'я: 8VSB
Діапазон частот: 50-960 МГц, 1 КГц один крок
Сузір'я: 8VSB
TS бітрейт<19 Mbit/s
MER Більше або дорівнює 40 дБ
Модуляція DVB-C (опція виходу 16 або 32 DVB-C)
16* Вихідна модуляція DVB-C
Канал: 16*DVB-C суміжна частота РЧ вихід
Діапазон частот: 50~960 МГц, 1 КГц один крок
Діапазон смуги пропускання 192 МГц між початковою та кінцевою частотами, встановіть 16 частот у діапазоні смуги пропускання 192 МГц
MER Більше або дорівнює 40 дБ
символьна швидкість: 5~7 Мбод
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
DVB-C Стандарт J83.A (DVB-C, J83.B, J83.C)
Сузір'я (QAM): 16,32,64,128, 256
|
Перевізник |
Додаток А |
Додаток Б |
Додаток С |
|
|
Сузір'я (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Пропускна здатність (МГц) |
8 |
6 |
6 |
6 |
|
Символьна швидкість (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* Вихідна модуляція DVB-C
Канал: 32*DVB-C без-сусідньої частоти РЧ-вихід
Діапазон частот: 96 ~ 864 МГц, 1 КГц один крок
діапазон пропускної здатності 768 МГц, частотні точки можна використовувати гнучко в межах діапазону пропускної здатності
MER Більше або дорівнює 40 дБ
символьна швидкість: 5~7 Мбод
регулювання загального вихідного рівня -35~-5 дБм з кроком 0,1 дБ
DVB-C Стандарт J83.A (DVB-C, J83.B, J83.C)
|
Перевізник |
Додаток А |
Додаток Б |
Додаток С |
|
|
Сузір'я (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Пропускна здатність (МГц) |
8 |
6 |
6 |
6 |
|
Символьна швидкість (Мбо) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Модуляція ISDB-T
Канал: частота ISDB-T
коли ISDB-T РЧ вихід тільки 1*ASI вхід,
Діапазон частот: 50-960 МГц, 1 КГц один крок
ISDB-T Standard ARIB STD-B31
Сузір'я: DQPSK, QPSK, 16QAM, 64QAM
Захисний інтервал: 1/32, 1/16, 1/8, 1/4
Режим передачі: 2K, 4K, 8K (при виході 4*ISDB-T, режим підтримує лише 2*K, при виході 8/16*ISDB-T, підтримка опції 2K,4K,8K)
Кодова швидкість: 1/2, 3/4, 5/6, 7/8
Пропускна здатність: 6 МГц
Бітрейт TS <21 Мбіт/с
MER Більше або дорівнює 40 дБ
Стандарт DTMB GB20600-2006
Сузір'я: 4QAM, 16QAM, 32QAM, 64QAM
Швидкість коду: 0,4, 0,6, 0,8
Захисний інтервал: 420, 595, 945 ІОНІВ
Управління системою
Роз’єм: 1*RJ-45, інтерфейс 10/100 Base-T.
Передня панель і веб-браузер через інтерфейс Ethernet
Фізичні та силові
Напруга: від 100 до 120/200 до 240 В змінного струму ±10%; 50/60 Гц
Споживання: 60 Вт
Робоча температура: 0 ~ 45 градусів
Температура зберігання: -20 ~ 80 градусів
Відносна вологість: 10%~90% (без-конденсації)
Розміри: 482 мм (Ш) × 380 (Г) мм × 45 мм (В) (19 дюймів, 1RU)
Вага: 9,6 кг
